Regulátor tlaku pro SPA PR900W

Regulátor tlaku určený pro větrovky SPA PR900W.

Před instalací si prosím přečtěte a shlédněte instalační video přímo od výrobce. Žádné vrtání do kartuše. Instalace je velmi jednoduchá. Našroubujeme montážní tyčku na regulátor, který zatlačíme na dno kartuše. Až bude regulátor na dně kartuše u ventilu vyšroubujeme montažní tyčku a našroubujeme zpět zátku na kartuš.

Instrukce pro instalaci regulátoru tlaku do vzduchovky SPA Artemis PR900W

Je vhodné před přečtením návodu se podívat na video návod a až po té si přečíst návod pro vyvarování se častých chyb při instalaci

1) Před vyšroubováním zátky je potřeba vypustit všechen vzduch z kartuše, například střelbou bez diabolek. Vyšroubujte spojku která spojuje kartuši s hlavní a poté vyšroubujte samotnou zátku. K vyšroubování je možné použit montážní tyčku jako páku.

2) Našroubujeme montážní tyčku na regulátor a zkontrolujeme čistotu o-kroužku a zda není poškozen. O-kroužek nastříkáme silikonovým sprejem, aby při montáži nedošlo k jeho poškození. Zasuneme regulátor na dno kartuše po té vyšroubujeme montážní tyčku a zašroubujeme zátku ( rychloplnění ) spolu se spojkou zpět.

Altaros regulátor je možné nastavit na výstupní tlak od 100 bar (1450 PSI) do 150 bar (2500PSI). Pro rychlé uživatelské nastavení je regulátor vybaven stupnicí, dle které lze nastavit požadovanou hodnotu výstupního tlaku. Celkový rozsah 100-150 bar odpovídá přibližně 1/2 otáčky. Vyšroubování či zašroubování o více jak 1 otáčku může způsobit nefunkčnost regulace a stupnice ( tj. přehledu o aktuálním nastaveném tlaku).

Pro zvyšování tlaku je nutné otáčet šroub proti směru hodinových ručiček (vyšroubovávat). Pro snižování výstupního tlaku naopak otáčíme po směru hodinových ručiček ( zašroubovat). Hrana drážky vnitřního šroubu označena červenou barvou označuje na stupnici aktuální nastaveny výstupní tlak z regulátoru. Pro změnu tlaku stačí plochým šroubovákem otočit vnitřní šroub příslušným směrem na požadovanou hodnotu

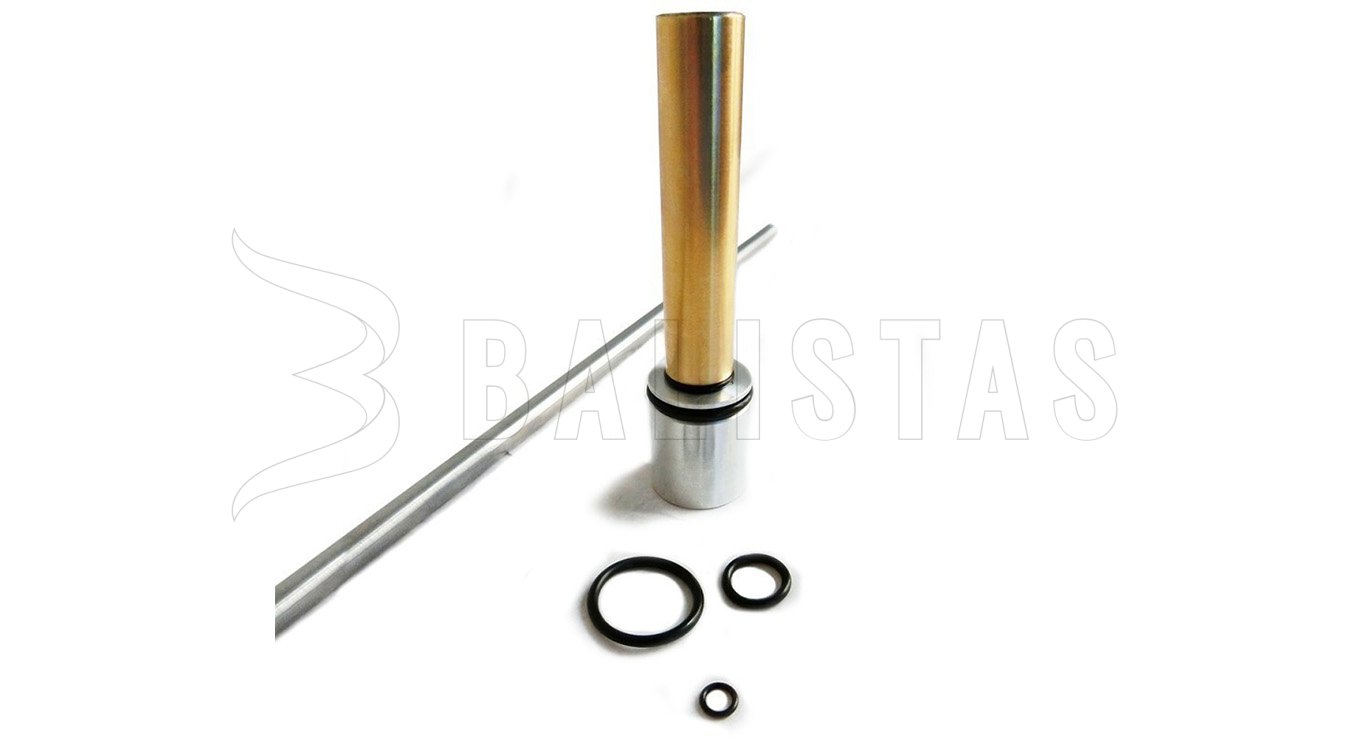

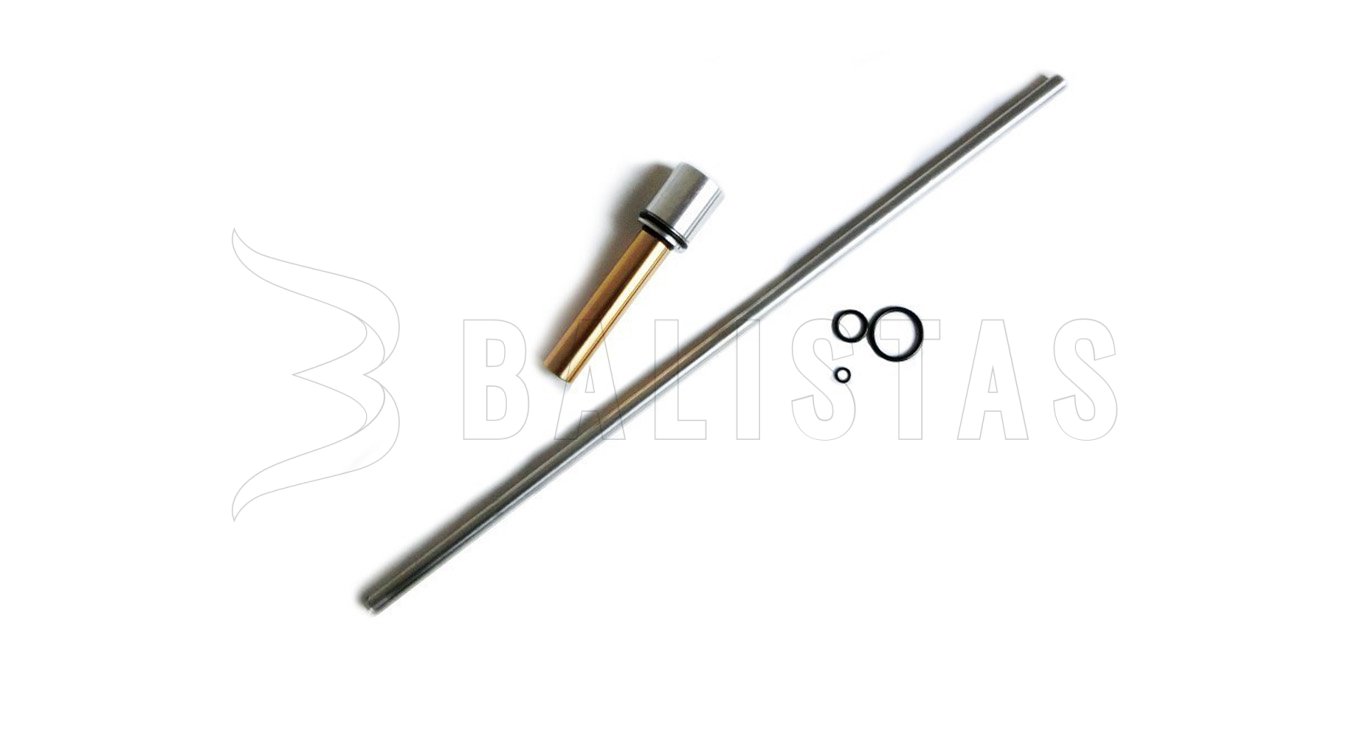

Regulátor

Montážní tyčka

2x náhradní o-kroužek



Upozornění: Je nutné udržet maximální čistotu celé tlakové soustavy (kartuše a vnější o-kroužky). Nerozebírejte regulátor bez předchozího souhlasu, který Vám případně bude udělen na základě E-mailové korespondence, kde uvedete důvod proč by bylo nutné regulátor rozebrat. V případě nedodržení tohoto postupu může dojít k poškození funkce regulátoru ( správné sestavení regulátoru není jednoduché a je nutné dodržet správný postup). Z těchto důvodů při rozebrání bez předchozího souhlasu, či nedodržení přesného postupu instalace nelze uplatnit nárok na záruku. Jelikož se nejedná o originální díly od výrobce větrovky je instalace regulátoru na vlastní zodpovědnost.
